| コイルのタイプ: | 適用範囲が広いRogowski | 正確さのクラス: | 1.0 |
|---|---|---|---|
| 適用: | 作業現場、オンライン監視 | 現在の範囲: | 6000Aまで |
| ハイライト: | クラス1.0の適用範囲が広いRogowskiのコイル,2m適用範囲が広いRogowskiのコイル,6000A AC現在の調査 |
||

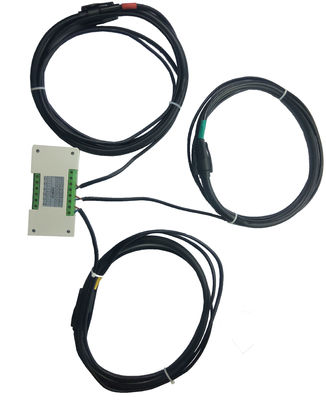

MH-RC01シリーズ適用範囲が広いRogowskiのコイルAC現在の調査（センサー）
指定
Rogowskiのコイル（適用範囲が広い）
段階/範囲:3段階、評価される入力電流の0-300%変数
評価される入れられた範囲:250のAmp 5,000のAmp （またはカスタマイズされる）利用できる
出力:評価される流れ（利用できる5ボルトまで）の0.333ボルト
正確さ:±1%
段階の正確さ（45-65HZ）: < 0="">
段階の正確さ（45-2500HZ）:IEC60044-8に合致しなさい:2002標準
調和的な測定は51回までである場合もある
積分器
電源:9-36 VDCかAC 110-240V （またはカスタマイズされる）
積分器への出力ケーブル:2m
調査
長さ/直径:610mm/12mm （またはカスタマイズされる）
部品番号および評価
| モデルいいえ。 | 評価される入力電流 |
| MH-RC01-0250 | 250Amp |
| MH-RC01-0400 | 400Amp |
| MH-RC01-0500 | 500Amp |
| MH-RC01-0800 | 800Amp |
| MH-RC01-1000 | 1000Amp |
| MH-RC01-1500 | 1500Amp |
| MH-RC01-2000 | 2000Amp |
| MH-RC01-2500 | 2500Amp |
| MH-RC01-3000 | 3000Amp |
| MH-RC01-4000 | 4000Amp |
| MH-RC01-5000 | 5000Amp |
| MH-RC01-6000 | 6000Amp |
関係
段階Aのターミナル1 OUT+
段階Aからのターミナル2
段階Bのターミナル3 OUT+
段階Bからのターミナル4
段階Cのターミナル5 OUT+
段階Cからのターミナル6
段階Aのターミナル7 IN+
（黄色い印および分類された段階A）と調査の茶色ワイヤーを接続しなさい
段階Aの内部ターミナル8
（黄色い印と青いワイヤーを調査の保護の層接続すれば
そして分類された段階A）
段階Bのターミナル9 IN+
（緑の印および分類された段階B）と調査の茶色ワイヤーを接続しなさい
段階Bの内部ターミナル10
（緑の印と青いワイヤーを調査の保護の層接続すれば
分類された段階B）
段階Cのターミナル11 IN+
（赤い印および分類された段階C）と調査の茶色ワイヤーを接続しなさい
段階Cの内部ターミナル12
（赤い印と青いワイヤーを調査の保護の層接続すれば
そして分類された段階C）
ターミナル13力+ （9-36V DC）
パワー ターミナル14 （0V DC）
