商品の詳細:
お支払配送条件:
|
| 正確さのクラス: | 2 | 現在のRange1: | 1A、5A |
|---|---|---|---|
| 電圧範囲: | 100V、100/√3V | 検定関数: | 比率、比率の間違い、位相角の間違い...... |
| 百分率誤差: | 1.5%*FSよりより少し | 表示: | 大きいLCD |
| ハイライト: | 1.5%FS CT PTテスト セット,1.5%FS 100V CT PTテスト セット,5A 1.5%FSの比率ctおよびptのテスト |
||

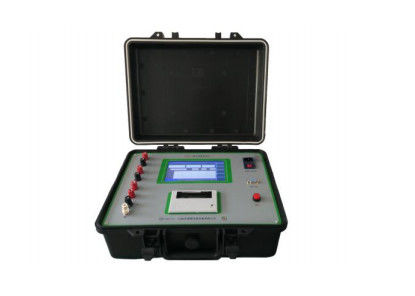

デジタル変圧器のテスターHEWEシリーズCT PT試験装置のコンパレーター
技術的な変数
| 正確さのクラス | 2 |
| 現在の範囲 | 5A、1A |
| 電圧範囲 | 100V、100/√3V |
| 百分率誤差 | 1.5%*FSよりより少し |
| 基本的な間違い | |
| CT PTの間違い及びインピーダンス及びアドミタンス テストするとき、間違いは向こう: |
ΔX=± （X*2%+Y*2%+Dx） ΔY=± （X*2%+Y*2%+Dy） ΔX:同相部品の基本的な間違いの限界値 ΔY:求積法の部品の基本的な間違いの限界値 X:同相部品の徴候の絶対値 Y:求積法の部品の徴候の絶対値 Dx及びDy:ゼロ間違いおよび量子化の間違い テストCT及びPT、Dx、Dy=1時（または2）%* （CT及びPTの間違いの限界値 テストZ及びY、Dx、Dy= 3ディジット時 |
測定の範囲及び決断
| CT PTのクラス | 試験範囲 | 決断 | ||
| 同相部品 | 求積法の部品 | 同相部品 | 求積法の部品 | |
| 0.01 | ±0.4000 | ±13.752 | 0.0001% | 0.001' |
| 0.02 | ||||
| 0.05 | ||||
| 0.1 | ±4.000 | ±137.52 | 0.001% | 0.01' |
| 0.2 | ||||
| 0.5 | ||||
| 1.0 | ±40.00 | ±999.9 | 0.01% | 0.1' |
| インピーダンス測定の範囲及び決断 | ||||
| 範囲 | 測定の範囲（Ω） | 決断 | ||
| 5A | ±1.000 | 0.0001 | ||
| 1A | ±6.000 | 0.0001 | ||
| アドミタンスの測定の範囲及び決断 | ||||
| 範囲 | 測定の範囲（氏） | 決断 | ||
| 100V | ±9.9999 | 0.0001 | ||
| 57.7V | ±9.9999 | 0.0001 | ||
特徴
1) LCD表示
2) 比率、比率の間違い、位相角の間違い、インピーダンス、アドミタンスのテスト
3) テスト データの価値はすべて表示される
4) 評価される現在の5Aおよび1Aのクラス1から0.01の器械変圧器のテストのために使用される、
評価された電圧100V、100V√3V
5) 評価される重荷または低限の下のすべてのテスト・ポイントの表示比率の間違い及び位相角の間違い
重荷の1%-120%評価される現在か20%-120%評価される電圧
選択のための設計
