| 標準的なクラス: | 0.02、0.05 | 出力電圧: | 30-300V |
|---|---|---|---|
| 現在の範囲: | 1mA-120A | 出力安定性: | よくより0.05% |
| 出力ゆがみ: | <0> | 適用: | 実験室、作業現場 |
| ハイライト: | 300V 0.05%エネルギー メートルの口径測定装置,300Vエネルギー メートルの口径測定装置,300V作業現場エネルギー メートルの口径測定 |
||

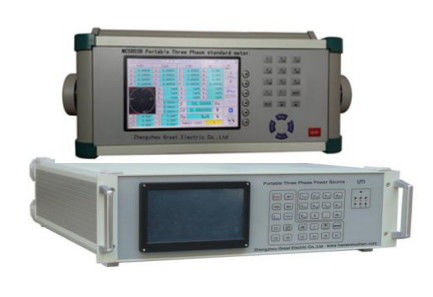

携帯用三相メートルの試験制度MCSB-UTI
部分から成り立つこと
1) 標準的なメートル
2) 幻影の負荷動力源
3) テスト ケーブル
4) 光学センサー
5) コミュニケーション ケーブル
6) PCソフトウェア
7) 電源コード
標準的なメートル
1) 小型および重量
2) 実験室か作業現場で使用される
3) 作業現場または実験室の標準的なメートルそして口径測定器として仕事
4) LCD表示
5) 正確さのクラス:0.05か0.02 （任意）
6) 測定範囲:3* （1V-576V）/3* （1mA-120A）
7) 力およびエネルギー テスト、要求テスト、CTの重荷及びダランベールの収束判定法のPTの負荷テスト、ダイヤル テスト
8) トランスデューサー テストのDCの測定のために任意
技術索引
| 主要補給の範囲 | 45-450V、45-65Hz |
| パワー消費量 | 最高20VA |
| 試験結果の外部電源からの影響 | ≤0.005%時変更10% |
| 働く温度 | -10 °C….+50°C |
| 臨時雇用者。Coの効率 |
≤0.0025%/の°C +10°Cへの+40°C ≤0.0050%/°C -10°Cへの+50°C |
| 周波数範囲 | 45… 70Hz |
| 外面からの影響は分野を磁化する | ≤ 0.07% /0.5mT |
| 時間基準 | 1-99s |
| 現在のテスト | |
|
ダイレクト モード
範囲:1mA-120A 表示決断:6つの有効なディジット 測定誤差: ≤の± 0.02% 10mA… 120A ≤ 0.02%から0.05% 1mAへの10mA |
クランプ モード
範囲:10A、50A、100A、300A、500A、1000A、3000A （任意） 表示決断:6つの有効なディジット 測定誤差:≤0.2% |
| 電圧テスト | |
| 範囲 | 1V….560V |
| 表示決断 | 6つの有効なディジット |
| 測定誤差 |
≤の± 0.02% （30V… 560V）
|
重荷の測定 |
|
| 電圧範囲 | 0V… 5V |
| 表示範囲 | 0.000mv… 5.000v |
| 測定誤差 | ≤の± 1.0% |
| 力測定（活動的、反応、明白） | |||
| 間違い:≤0.02% （40V~576V、10mA~120A、PF≥0.5の2-21時の調和的な波） | |||
| DCの測定 | |||
| 範囲 | 0の..... ± 20 mA | 0V… ± 10V | |
| 間違い | E <> | E <> | |
| 表示範囲 | 0.00 mA… 20.00 mA | 0.000V….10.000V | |
| エネルギー測定誤差 | |||
|
活動的及び明白:0.02% （ダイレクト モード）及び0.2% （クランプ モード） 反応:0.04% （ダイレクト モード）及び0.4% （クランプ モード） |
|||
| 力率の測定 | |||
| 間違い | Eの≤の± 0.0002 | ||
| 表示範囲 | -1.00000….+ 1.00000 | ||
| 決断 | 0.010 | ||
| 頻度測定 | |||
| 間違い | ±0.005%RD | ||
| 範囲 | 40-70HZ | ||
| 表示範囲 | 40.0000HZへの69.9990HZ | ||
| 調和的で満足な測定 | |||
| 時 | 2 – 51times | ||
| 間違い | ±10%RD±0.1% | ||
標準的な動力源
技術索引
| モデルいいえ。 | UTI-10 | UTI-100 |
| 記述 | 1mA-12Aの正確さのクラス0.05または0.1 | 1mA-120Aの正確さのクラス0.05または0.1 |
| 供給電圧 | AC 85-282V、47-63HZ | AC 85-282V、47-63HZ |
| パワー消費量 | 290VA | 450VA |
| 補助電圧の影響 | 10%の変化の≤0.005% | 10%の変化の≤0.005% |
| 次元 | 510*600*170mm | 510*600*170mm |
| 重量 | 20KG | 27KG |
| 周波数範囲 | 45-69HZ | 45-69HZ |
| 頻度決断 | 0.001HZ | 0.001HZ |
| 周波数エラー | 0.01HZよりより少し | 0.01HZよりより少し |
| 位相角の範囲 | 0-359.99° | 0-359.99° |
| 位相角の決断 | 0.001° | 0.001° |
| 位相角の間違い | 0.1° | 0.05° |
| COMポート | RS232 | RS232 |
| 範囲（P-N） | 30-300V | 30-300V |
| 力 | 3*25VA | 3*30VA |
| 表示決断 | 6つの有効数字 | 6つの有効数字 |
| 出力正確さ | 0.1% | 0.05% |
| 出力安定性 | 0.05%/2minよりよい | 0.05%/2minよりよい |
| ゆがみ | よくより0.5% | よくより0.5% |
| 範囲 | 1mA-12A | 1mA-120A |
| 力 | 3*25VA | 3*30VA |
| 表示決断 | 6つの有効数字 | 6つの有効数字 |
| 出力正確さ | 0.1% | 0.05% |
| 出力安定性 | 0.05%/2minよりよい | 0.05%/2minよりよい |
| ゆがみ | よくより0.5% | よくより0.5% |
| 基本的な周波数の範囲 | 45-69HZ | 45-69HZ |
| 範囲 | 2第31時 | 2第31時 |
| 電圧および電流回路両方の最高の内容 | 40% | 40% |
| アクティブな電源 | 0.1% | 0.05% |
| 無効電力 | 0.2% | 0.1% |
| 皮相電力 | 0.1% | 0.05% |
| 力率 | 0.1% | 0.05% |
| 電圧 | 0.1% | 0.05% |
| 現在 | 0.1% | 0.05% |
| 段階 | 0.1° | 0.05° |
特徴
1) 独自にまたは標準的なメートルとともに使用することができる
2) 測定のモード切り替え即ち3P3W、3P4Wおよび1P2Wを使って
3) 動力源（PS）:出力0-360V/phase及び1mA-12Aまたは120A/phase、または顧客の条件によって決まるため
4) 線形アンプ
5) 各段階の電圧及び流れの独立したセット及び出力はある場合もある
6) 独自に缶セットの位相角
7) PCソフトウェアによる自動制御
8) タッチ画面/キーパッドによる手動制御
システム特徴
1) 実験室か作業現場で使用することができる
2) 大きいLCD表示、タッチ画面操作
3) さまざまなタイプの単一および三相eletromechanicalおよび電子メートルをテストできる
4) 缶の試験計器の基本的な間違い、ダイヤル テスト、要求テストは、テスト、開始テスト、CTの比率、CTの重荷、PTの重荷はう、
DCの測定（任意）…等
5) 調和的なテスト2-31回（システム）
6) 表示はテスト、
a. 毎段階の電圧の本当RMSの価値
b. 電圧を段階的に行なう段階の本当RMSの価値
c. 各段階および総高調波ひずみの高調波ひずみ
d. 段階の流れ
e.電圧間の位相角
f.電圧と流れ間の位相角
g. 毎段階の活動的な、反応皮相電力
h. 総力率
i.合計の活動的な、反応皮相電力
j.毎段階の即時の力率
k. 頻度
l.ベクトル図表
m. Hamornic分析およびスペクトル
7）回路設計の十分な保護と
8）ユーザー フレンドリーのPCソフトウェア
