| 正確さのクラス: | 0.02S （SCT） | 正確さのクラス: | 0.05S （SPT） |
|---|---|---|---|
| 評価される第一次流れ: | 1-3200A | 評価される二次流れ: | 5A、1A |
| 操作の範囲: | 1-120%国連 | 評価される頻度: | 50または60hz |
| ハイライト: | 1A変流器の試験装置,120V変流器の試験装置,0.02S変流器のテスター |
||

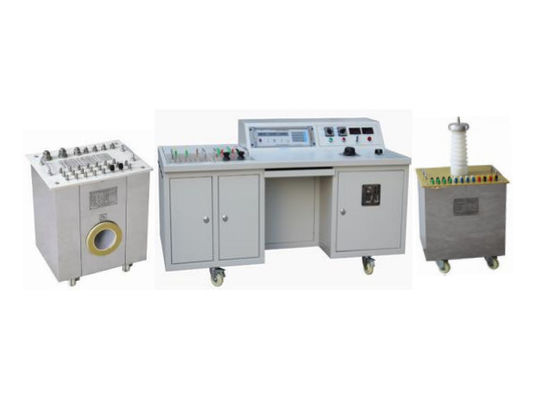

0.02S標準的な変流器CT PTの試験装置の試験制度
| 測定項目 | 試験範囲 | |
|
CTの精度診断 |
評価される第一次現在の範囲: | 1A-3200A |
| 評価される二次流れ: | 5A、1A | |
| 操作の範囲: | （1%-120%）。 | |
|
PTの精度診断 |
評価される第一次電圧（kV）: | 6、6/√3、10、10/√3、15、15/√3、22、22/√3、35、35/√3、40.5、40.5/√3 |
| 評価される二次電圧（kV）: | 0.1、0.1/√3、0.11、0.11/√3 | |
| 操作の範囲: | （20%-120%）。国連 | |
測定装置の正確さのクラス:
| 製品の説明 | 正確さのクラス |
| 標準的なCT （現在の源と） | ±0.02S% |
| 標準的なPT （電圧源と） | ±0.05% |
| CTの重荷 | ±3% |
| PTの重荷 | ±3% |
| 変圧器のテスター（口径測定器） | ±1% |
| 制御ベンチ |
HES-1Cの変圧器のテスターの技術索引
| 測定項目: | CTおよびPTの比率の間違い及びフェーズ・エラー |
| 評価される流れ: | 5A、1A |
| 評価される電圧: | 100V、110V、120V |
| 乗数: | 1/√3,1/3,1,1.5、2 |
| 正確さのクラス: | ±1% |
| 操作の範囲: | （1%-120%）。、（20%-120%）。国連 |
| 頻度: | 50Hz |
| 比率の誤り範囲: | ±0.0001% | ±19.99% （3つの位置:1.999 ‰、19.99 ‰、199.9 ‰。 |
| 最低の決断:0.0001%。 | |
| フェーズ・エラーの範囲: | 0.01' | ±900 ' （3つの位置:9.00'、90.0'、900'） |
| 最低の決断:0.01' | |
| インピーダンス範囲: | 0.001Ω~ 19.99Ω。 |
| 最低の決断:0.001Ω. | |
| アドミタンスの範囲: | 0.001人の氏| 19.99氏。 |
| 最低の決断:0.001人の氏。 | |
| 警報機能: | 音及び軽い警報機能場合の異常な矛盾した極性か比率。 |
|
入れられた負荷: |
- 標準的なCTの二次側面:≈0.11Ω、COSφ≈1.0 - テスト チャートCTの二次側面:≈0.003Ω、COSφ≈1.0 - 標準的なPTの二次側面:≈0.05VA （100V） |
| 通信用インタフェース: | RS232シリアル通信 インターフェイス |
| 表示モデル: | LED |
| 電源: | AC 220V±10%、50Hz |
| パワー消費量: | < 20VA=""> |
FY47-49 CTの重荷の技術索引
| 評価される流れ: | 5A、1A |
|
評価される重荷: |
I=5A: COSФ=0.8:2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0:2.5/3.75/5/6.25/7.5/10VA I=1A: COSФ=0.8:0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0:0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| 正確さのクラス: | ±3% |
| 操作の範囲: | （1%-120%）。 |
| 頻度: | 50Hz |
| 抵抗電圧: | 2kV/1min |
| 絶縁材: | 空気 |
| 作動モデル: | 短時間 |
High-currentテスト ケーブル
ケーブルは下記のものを含んでいる:3000A （600mm2） X 3m x 1pc、1000A （200mm2） X 3m x 1pc
500A （100mm2） X 3m x 2pcs、250A （50mm2） X 3m x 2pc
現在の発電機とのHLS-30G2標準的なCTの技術索引
|
評価される第一次流れ（A）: |
1,1.5、2,2.5、3,4,5、7.5、10 12.5、15、20、25、30、40、50、60、75、80、100、120、125、150、160、200、250、300、315、350、400、450、500、600、630、700、750、800、900 1000 1200 1250 1400 1500 1600 1800 2000年、2500、3000、3150、3200A |
| 評価される二次流れ: | 1A |
| 評価される流動比率: | 1A~3200A/5A、1A~3200A/1A |
| 正確さのクラス: | 0.02S%または高精度（任意） |
| 評価される二次重荷: | 0.2Ω （重荷は5VAにI2 = 5Aの重荷である0.2VAにI2 = 1Aである） |
| 力率: | COSΦ=1.0 |
| 動作範囲: | （1%-120%）。 |
|
接続モード: |
Pri.currentの範囲の修理された関係ターミナルは1A-450Aである Pri.currentの範囲の2つの回転の通し窓の関係は500A-900Aである Pri.currentの範囲の1つの回転の通し窓の関係は1000A-3200Aである |
| プロダクト構造: | 現在の源を使って |
| 入れられた電圧: | AC 0-250V |
| 現在の発電機の容量: | ~20kVA |
| 頻度: | 50/60Hz |
| 電圧レベル: | AC 600V |
| 抵抗電圧: | 2000V 1min |
| 絶縁媒体: | 空気 |
FY95 PTの重荷箱の技術索引
| 製品の説明: | 電圧変圧器の重荷 |
| プロダクトは模倣する: | FY95 |
| 評価される電圧: | 100V、100/√3V、110V、110/√3V |
| 力率: | COSФ=0.8 |
| 評価される重荷（VA）: | 1.25VA、2.5VA、5VA、10VA、20VA、40VA、80VA |
| 総重荷: | 158.75VA |
| 正確さのクラス: | ±3% |
| 操作の範囲: | （20%-120%）。国連 |
| 頻度: | 50Hzか60HZ |
| 抵抗電圧: | 2kV/1min |
| 絶縁材: | 空気 |
| 作動モデル: | 短時間 |
| 作動条件: | 温度:10 oC~+40 oc |
| 相対湿度（RH）:85%まで（最高の90%） |
HJS-40G3標準的なPTの技術索引（電圧発電機と）
| 評価される第一次電圧: | 6kV、6/√3kV、10kV、10/√3kV、15kV、15/√3kV、22kV、22/√3kV、35kV、35/√3kV、40.5kV、40.5/√3kV |
| 評価される二次電圧: | 100V、100/√3V、110V、110/√3V |
| 評価される電圧比率（kV）: |
6/0.11kV、6/√3/0.11/√3kV、6/0.1kV、6/√3/0.1/√3kV 10/0.11kV、10/√3/0.11/√3kV、10/0.1kV、10/√3/0.1/√3kV 22/0.11kV、22/√3/0.11/√3kV、22/0.1kV、22/√3/0.1/√3kV 35/0.11kV、35/√3/0.11/√3kV、35/0.1kV、35/√3/0.1/√3kV 40.5/0.11kV、40.5/√3/0.11/√3kV、40.5/0.1kV、40.5/√3/0.1/√3kV |
| 正確さのクラス: | 0.05% （高精度な任意） |
| 評価される二次重荷: | 0.2VA （100V、110V）、0.07VA （100/√3V、110/√3V） |
| 力率: | COSΦ=1.0 |
| 動作範囲: | （20%-120%）。国連 |
| 頻度: | 50Hzか60Hz |
| 絶縁材: | エポキシ樹脂鋳造かオイル |
| プロダクトは構成する: | 電圧源を使って |
| 電圧源の入れられた電圧: | AC 0-250V |
