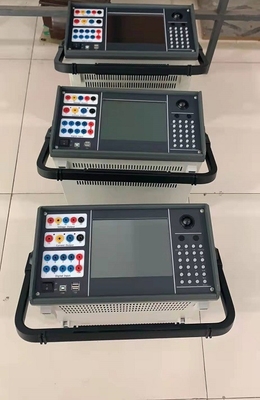

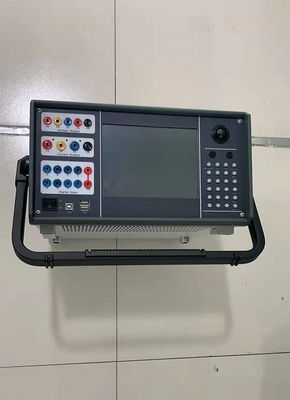

0.5のクラスの作り付けのPCの4フェーズの三相保護リレー試験装置LCDの表示

4段階の電圧及び欠陥のプレーバックの3段階の現在の出力の保護リレー試験装置

4段階の電圧及び3段階の現在の出力の主要なテスト、

1.ACテスト

2.DCテスト

3.Harmonic重ね合わせテスト

4.High低い頻度テスト

5.Power方向及びインピーダンス テスト

6.Synchronizationテスト

7.Fullグループ テスト

8.Distance及びゼロ順序の保護

インピーダンスの9.Characteristic

10.Differential保護

11.Differential倍音

6-35 KVのマイクロコンピューターのライン保護の12.Comprehensiveテスト

13.Fault検討

4段階の電圧及び3段階の現在の出力の技術索引、

スイッチ信号および時間の測定

ディジタル信号プロセッサのマイクロコンピューター

高速デジタル制御プロセッサはテスターの出力中心として採用される。32ビット倍精度算術は毎段階の任意高精度な波形が作り出すことができるソフトウェアで用いられる。統合的な構造が採用されるので、テスターの構造はぎっしりと置かれる。データ伝送の間隔は堅い構造と短い、PCによって直接制御されるテスト コントローラーを使用するとき狭い周波数帯域および長いデータcommunicationalラインによる波形の出力の少数のポイントの問題を克服する。

電圧および現在のアンプ

段階の流れおよび電圧のために、私達はDCの波形から方形波、各順序の倍音によって、欠陥の一時的な波形、等のようないろいろな種類の頻度部品を含む波形に作るために高性能の線形アンプの出力モードの採用で直接出力のいろいろな種類の波形に流れおよび電圧源を、重複する結合された波形さらに主張する出力波形は近隣装置との高周波放射された干渉なしで明確、滑らかである。それは短絡の欠陥の状況の下でいろいろな種類の流れおよび電圧特徴をよく模倣できる。

電力増幅器回路のために、私達は強力の輸入力の部品を採用し、棚念にそして適度に置かれる熱放散の構造と結合する出力としてハイファイ モジュール様式大きい国の重複および熱容量が十分にある。電力増幅器回路に過熱、流出、過電圧および短絡の保護がある。流出は電流回路で行われ、積み過ぎか短絡は電圧回路で行われる場合、全電力増幅器回路を離れて出力電力、スイッチを自動的に限り、アラーム シグナルを与える。大きい流れの下で作動する長い時間の電力増幅器の過熱を防ぐためには大きい流れの下でシステムを終えるソフトウェアひとときはこのテスターで置かれる。それは出力が10Aまたはそれ以下にである長期の間働くことができる。流れが10Aにあるとき、テスターはソフトウェア時間終了の順序を始める。時間が上がるとき、ソフトウェアは出力を自動的に禁止し、アラーム シグナルを与える。高出力の流れはある、より短い制限時間は。
