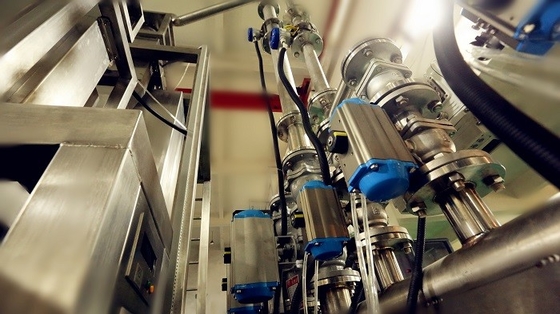

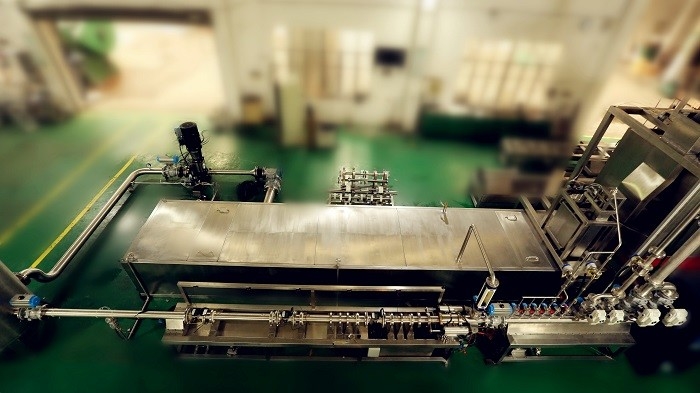

0.2のクラスの自動水道メーターの試験台10は位置をメーターで計る

半自動水道メーターの試験台3メートルの連続関係の

1.主要な技術索引

1.1正確さ:0.2のクラス

1.2水道メーターの直径および数（単一行）

¢15×6、¢20×5、¢25×4、¢40×3、¢50×3

1.3給水圧力:0.3~0.5MPa;出口pressure≥30kPa

1.4の流れの範囲:4L/h~40m3 /h

1.5即時の流れメートルの指定:

DN15 （ガラス ロタメーター） 4~125L/h

DN25 （ガラス ロタメーター） 120~1400L/h

DN50 （ガラス ロタメーター） 1.4~9m3/h

1.6. 測定の容器の容積:（10L-20L 100L-500L）

1.7. クランプ伸張の間隔:（（空気） ≥80mm）

1.8. まっすぐな管長さ:（連続関係第2）

1.9. 測定の容器の厚さ:10L-20L≥1.5mm 100L-500L ≥3mm

1.10.workプラットホームの厚さ:≥3mm

1.11.measure容器のプラットホームの厚さ:≥3mm

1.12.pipe厚さ:≥3.5mm

1.13.withstand圧力試験:0-2.0MPa

1.14. 弁の指定:銅

1.15. 材料304

2のマッチ0.5m3vortexの安定装置の技術索引

2.1. 容積:0.3m3;

2.2.work圧力:0.3 - 0.4MPaのテスト圧力:>0.6MPa、;

2.3.stainless材料:厚さ:3mm

3の水漕（選択）

3.1. 容積:2m3

3.2. ステンレス製材料:thickness≥1.5mm

4の水ポンプ（選択）

4.1モデル:KQL80/200-7.5/2 1No Q=43.5m3/h;H=38m;N=7.5kw

1. ポンプを始動させなさい

2. 確認された位置にテストの下にメートルを置きなさい

3. 管から空気を流出させるためにすべての弁1,2,3,4,5,6を開けなさい

4. 近い弁3、4、5および6

5. 試験計器の初期値v1を読みなさい

6. 流れポイントに従う弁3,4,5,6の手動で開いた1つおよび対応する流れポイントに調節するため

7. メートルの位置に達する流れのための待ち時間。例えばQ1を確認するとき、開いた弁3は、それから点検されたテーブルの最終的な価値V2を読むために10L.Andに達するように容積を待ち

8. 標準軌で価値VIを読みなさい

9. 計算の間違い
