商品の詳細:
お支払配送条件:
|
| 正確さ: | 0.02 | 電圧: | 35kvまで |
|---|---|---|---|
| CTの重荷は評価した: | 1A、5A | 現在: | 3150Aまで |
| 試験台の評価される容量: | 10KVA | 標準的なCTのaccracy: | 0.02%またはよりよい |
HES-10 CT及びPTの正確さの試験制度

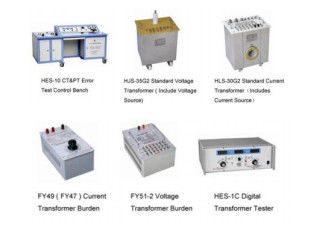

システム構成
主関数の記述
| 製品名 | 主関数 |
| HES-1Cデジタルの変圧器のテスター | 測定CT及びPTの比率の間違いそしてフェーズ・エラー |
| FY49変流器の重荷 | CTの二次負荷 |
| HLS-30G2標準的な変流器 | CTの基準および現在の源を提供するため |
| FY95電圧変圧器の重荷 | PTの二次負荷 |
| HJS-35G2標準的な電圧変圧器 | PTの基準および電圧源を提供するため |
| HES-10 CT&PTのテスト ベンチ | CT&PT、制御機能、CTの消磁、等のテスト力を提供するため。 |
プロダクト技術的な変数
HES-10 CT&PTのテスト ベンチ
| 入れられた電圧 | 単相AC 220V 50Hzか60HZ |
| 出力電圧 | AC 0-250V |
| 評価される容量 | 10kVA |
| 正規の方法 | 粗調整及び微調整 |
| 調節の方法 | 手動調節 |
| 消磁機能 | 提供しなさい「open-circuit消磁」を、「閉回路の消磁」、「間違い測定」の |
| 保護機能 | 現在の保護に提供しなさい |
| 装置は置かれて取付けであり、 | FYの変流器の重荷、FYの電圧変圧器の重荷、HES-1Cデジタルの変圧器のテスター、他の制御機能等。 |
HES-1Cデジタルの変圧器のテスター
| 率の流れおよび電圧 |
5A、1A、110V、110/√3V、100/√3V、1003V等 （合計の10現在をおよび15評価される電圧評価した） |
| 測定範囲 |
比率の誤り範囲: ±0.0001% | ±19.99% （3つの位置:0.1999%、1.999%、19.99%）。最低の決断:0.0001%
フェーズ・エラーの範囲:±0.01 ' | ±900 ' （3つの位置:9.00'、90.0'、900'）。最低の決断:0.01'
インピーダンス範囲:0.001Ω~ 19.99Ω。 最低の決断:0.001Ω
アドミタンス:0.001人の氏| 19.99氏。 最低の決断:0.001人の氏 |
| 電圧および現在の表示の正確さ |
正確さ:±1% 表示範囲:0-199,9% |
| テスターと接続される標準的な変流器の二次インピーダンス | ≤ 0.11Ω （cosφ = 1） |
| テスターと接続されるテストされた変流器の二次インピーダンス | ≈ 0.003Ω （cosφ = 1） |
| テスターに接続される標準的な電圧変圧器のローディング | ≈ 0 |
| 極性の表示流れおよび電圧 | < 30=""> |
| パワー消費量 | < 20VA=""> |
| 率の頻度 | 50Hzか60HZ |
HLS-30G2標準的な変流器（現在の源を含みなさい）
| 評価される第一次流れ（A） |
5,7.5、10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500、 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150または任意 |
| 評価される二次流れ | 5A、1A |
| 正確さのcalss | 0.02%または高精度なクラス |
| 評価される二次負荷 | 0.2オーム |
| 頻度 | 50Hzか60HZ |
| 動作範囲 | 1%--120% |
| 現在の源の容量 | 10kVA |
FY49変流器の重荷
| 評価される流れ | 5Aか1A （任意） |
| 動作範囲 | 1%--120% |
| 定格負荷（VA） |
cosФ = 0.8: 2.5、3.75、5、6.25、7.5、10、12.5、15、20、25,30、40、50、60 VAまたはより多くの選択 cosФ = 1.0: 2.5、3.75、5、6.25、7.5、10 VAまたはより多くの選択 |
| 率の頻度 | 50Hzか60HZ |
| 正確さのクラス | ±3% |
FY95電圧変圧器の重荷
| 評価される電圧 | 100V、100/√3Vまたはより多くのoptionals |
| 操作の範囲 | 20%--120% |
| 定格負荷 | 1.25VA、2.5VA、5VA、10VA、20VA、40VA、80VA （総負荷:158.75 VA）かより多くの選択 |
| 基本的な間違い | ±3% |
| 力率 | COSФ=0.8 |
| 率の頻度 | 50Hzか60Hz |
HJS-35G3標準的な電圧変圧器（電圧源を含みなさい）
| 評価される第一次電圧 | 6kV、10kV、15kV、22kV、35kVまたはより多くの選択 |
| 評価される二次電圧 | 100V、100/√3V、110V、110/√3V、またはより多くの選択 |
| 正確さのクラス | 0.05%または高精度なクラス |
| 二次容量 | 0.5VAかより多くの選択 |
| 力率 | cosΦ=1.0 |
| 力の頻度 | 50Hz |
| 作動の電圧の範囲 | 20%--120% |
変流器第一次テスト ケーブル
ケーブル構成:
2000A X 3m x 1set、1000A X 5m x 1set
500A X 1.5m x 2set、250A X 1.5m x 2set、100A x 1.5m x 2set
