商品の詳細:
お支払配送条件:
|
| クラス: | 0.05 | 現在の範囲: | 3150Aまで、またはより多くの（任意） |
|---|---|---|---|
| 電圧範囲: | 35kvまで | 操作モード: | 自動的にPCソフトウェアによって |
| 動作範囲: | 1%-120% | 評価される頻度: | 50/60のHz |
| 試験台の評価される容量: | 10KVA | 標準的なCTの正確さ: | 0.05%またはよりよい |
| ハイライト: | 35KV 0.05% CT PTの試験装置,35KV CT PTの試験装置,60HZ 35KVの器械変圧器テスト セット |
||
0.05%の標準のベンチのタイプCT PTの試験装置の試験台HES-10

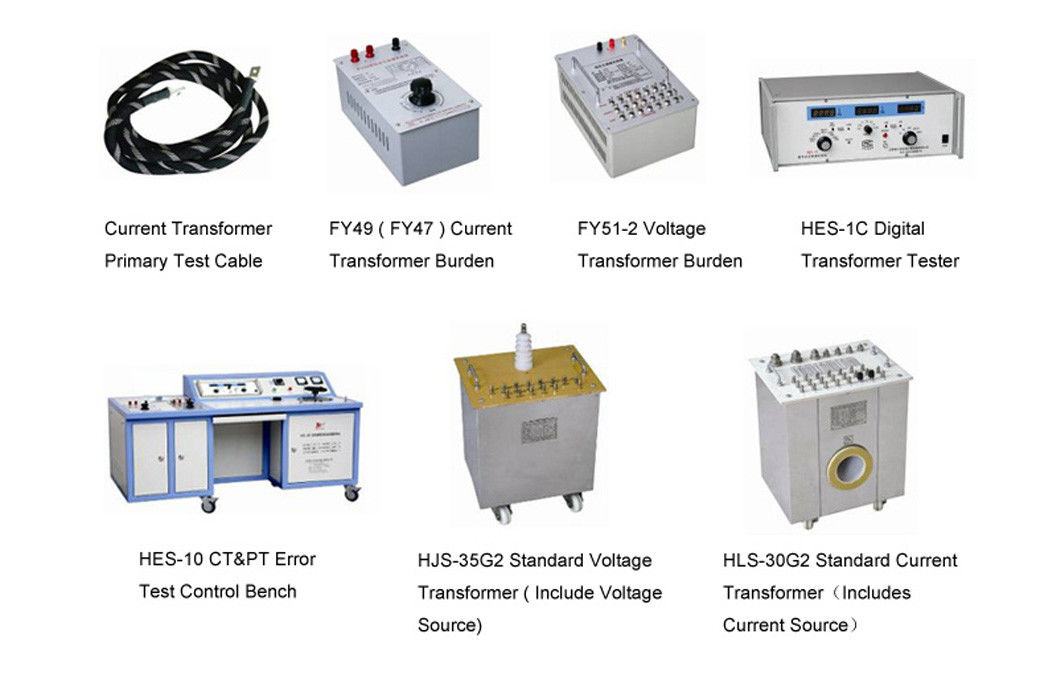

システム構成:
1) HES-10 CT&PTの試験台
2) HES-1Cデジタルの変圧器のテスター
3) FY49変流器の重荷（任意5A/1A）
4) HLS-30G2標準的な変流器（現在の源と）
5) FY95電圧変圧器の重荷（100V、100/√3Vまたは他の比率の条件は利用できる）
6) HJS-35G2標準的な電圧変圧器（電圧源と）
7) 変流器の第一次テスト ケーブル
8) CT及びPTの二次テスト ケーブル
9) PCテスト ソフトウェア
主関数
CT及びPTの比率の間違いおよび位相角の間違いテスト
技術的な変数及び特徴
HES-10 CT&PTの試験台
| 入れられた電圧 | AC 220+/-10% 50HZの単一フェーズ |
| 出力電圧 | AC 0-250V |
| 評価される容量 | 10KVA |
| 調節方法 | 手動、粗い及び微調整 |
| 「Open-circuit消磁」、「閉回路の消磁」、「間違い測定」 | |
| 現在の保護に | |
| 装置は置かれて取付けであり、:FYの変流器の重荷、FYの電圧変圧器の重荷、HES-1Cデジタルの変圧器のテスター、他の制御機能等 | |
HES-1Cデジタルの変圧器のテスター
| 評価される現在の&voltage | 5A、1A、110V、110/√3V、100/√3V、100/3V等 |
| 測定範囲 | |
| 比率の間違い | ±0.0001% | ±19.99% （3つの位置:0.1999%、1.999%、19.99%）。最低の決断:0.0001%。 |
| フェーズ・エラー | ±0.01 ' | ±900 ' （3つの位置:9.00'、90.0'、900'）。最低の決断:0.01' |
| インピーダンス | 0.001Ω~ 19.99Ω。最低の決断:0.001Ω |
| アドミタンス | 0.001人の氏| 19.99ms。最低の決断:0.001人の氏 |
| パワー消費量 | < 20VA=""> |
| 評価される頻度 | 50または60HZ |
現在の発電機が付いているHLS-30G2標準的な変流器
| 評価される第一次現在の（a） | 5、7.5、10、15、20、25、30、40、50、60、75、80、100、120、150、160、200、250,300、315、400、500、600、630、750、800 1000 1200 1250 1500 1600 2000年、2500、3000、3150….またはより多くの（任意） |
| 評価される二次流れ | 5A、1A |
| 正確さのクラス | 0.05%またはより高い |
| 評価される二次負荷 | 0.2オーム |
| 頻度 | 50HZ |
| 動作範囲 | 1% - 120% |
| 現在の源容量 | 10kVAまたは多く |
FY49変流器の重荷
| 評価される流れ | 5Aか1A （任意） |
| 動作範囲 | 1%--120% |
| 定格負荷（VA） |
CosФ = 0.8: 2.5、3.75、5、6.25、7.5、10 12.5、15、20、25、30、40、 50、60 VAまたはより多くの選択 CosФ = 1.0: 2.5、3.75、5、6.25、7.5、10 VAまたはより多くの選択 |
| 率の頻度 | 50Hz |
| 正確さのクラス | ±3% |
FY95電圧変圧器の重荷
| 評価される電圧 | 100V、100/√3Vまたはより多くの選択 |
| 操作の範囲 | 20%--120% |
| 定格負荷 | 1.25VA、2.5VA、5VA、10VA、20VA、40VA、80VA （総負荷:158.75 VA）かより多くの選択 |
| 基本的な間違い | ±3% |
| 力率 | COSФ=0.8 |
| 評価される頻度 | 50Hz |
HJS-35G3電圧発電機が付いている標準的な電圧変圧器
| 評価される第一次電圧 | 6kV、10kV、15kV、22kV、35kVまたはより多くの選択 |
| 評価される二次電圧 | 100V、100/√3V、110V、110/√3V、またはより多くの選択 |
| 正確さのクラス | 0.05%または高精度なクラス |
| 二次容量 | 0.5VAかより多くの選択 |
| 力率 | cosΦ=1.0 |
| 力の頻度 | 50HZ |
| 作動の電圧の範囲 | 20%--120% |
| 変流器第一次テスト ケーブル |
2000A X 3m x 1set、1000A X 5m x 1set 500A X 1.5m x 2set、250A X 1.5m x 2set、100A x 1.5m x 2set |
| CT PT二次テスト ケーブル | 提供される |
