商品の詳細:
お支払配送条件:
|
| 標準的なCTのクラス: | 0.01S、0.05、0.02、任意0.01… | 標準的なPT: | 0.05のクラス |
|---|---|---|---|
| 現在の範囲: | 5-5000A、または選択のための多く | 電圧範囲: | 6KV-220KV |
| 刺激変圧器: | 10KVA | 評価される頻度: | 50または60hz |
| PCソフトウェア: | 利用できる | 変圧器のテスターの正確さ: | 2% |
| ハイライト: | 0.01Sクラス5000Aの携帯用試験装置,0.01Sクラスの携帯用試験装置,220KV 0.01Sのクラスの現在の潜在的な変圧器 |
||

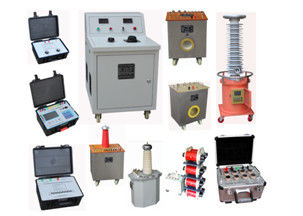

CT PTの試験装置システムHES-30
構成
| 標準的なCT、±0.01S% |
| 標準的なPT （6kV-38.5kV）、±0.05% |
| 標準的なPT （110/√3kV、220/√3kV）、±0.05% |
| CTの重荷（5A、1A）、±3% |
| PTの重荷（100V、100/√3V、100/3V）、±3% |
| PTの重荷（110V、110/√3V、110/3V）、±3% |
| 変圧器のテスター（口径測定器）、±2% |
| 現在の発電機 |
| 電圧発電機 |
| 共鳴高圧源 |
| 誘導の分圧回路 |
| 二次テスト ケーブル |
| PCテスト ソフトウェア |
| CT PTテスト制御ベンチ |
技術的な変数
HES-30 CT/PTテスト制御ベンチ
| 入れられた電圧: | AC 220V±10%、単相50Hz |
| 入力電流: | AC 0-120A |
| 評価される容量: | 30kVA |
| 出力電圧: | AC 0-250V |
| 出力電流: | AC 0-120A |
| 出力電圧調節: | 粗調整及び微調整 |
| 保護機能: | 現在及び過電圧の保護に提供される |
| 出力転換機能: | 現在の源/電圧源の転換機能に接続しなさい |
| ベンチの構造: | 横の構造 |
| パワー・インジケータ: | LEDの出力電流、出力電圧 |
| ベンチの色 | 7035灰色 |
HES-1Bxの変圧器のテスター
| 測定項目: | CTおよびPTの比率の間違い及びフェーズ・エラー |
| 評価される流れ: | 5A、1A |
| 評価される電圧: | 100V、110V、115V、120V、150V、200V、220V、230V |
| 乗数: | 1/√3、1/3、1、1.5、2 |
| 正確さのクラス: | ±2% |
| 操作の範囲: | （1%-120%）。、（20%-120%）。国連 |
| 頻度: | 50Hzか60Hz |
| 比率の誤り範囲: | ±0.0001% | ±19.99% （3つの範囲:0.1999%、1.999%、19.99%）。 |
| 最低の決断:0.0001%。 | |
| フェーズ・エラーの範囲: | 0.01' | ±900 ' （3つの範囲:9.00'、90.0'、900'） |
| 最低の決断:0.01' | |
| インピーダンス範囲: | 0.001Ω~ 19.99Ω。 |
| 最低の決断:0.001Ω. | |
| アドミタンスの範囲: | 0.001人の氏| 19.99氏。 |
| 最低の決断:0.001人の氏。 | |
| 警報機能: | 音及び軽い警報機能場合の異常な矛盾した極性か比率。 |
|
入れられた負荷: |
- 標準的なCTの二次側面:≈0.11Ω、COSφ≈1.0 - テスト チャートCTの二次側面:≈0.003Ω、COSφ≈1.0 - 標準的なPTの二次側面:≈0.05VA （100V） |
| 通信用インタフェース: | RS232連続PCの通信用インタフェース |
| 表示モデル: | LCD |
| 電源: | AC 220V±10%、60Hz |
| パワー消費量: | < 20VA=""> |
| 製品タイプ: | 携帯用タイプ。 |
CTの重荷FY47-49
| 評価される流れ: | 5A、1A |
|
力率 そして評価される重荷: |
In=5A: COSФ=0.8:2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0:2.5/3.75/5/6.25/7.5/10VA （利用できるより多くの選択） In=1A: COSФ=0.8:2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0:2.5/3.75/5/6.25/7.5/10VA （利用できるより多くの選択） |
| 正確さのクラス: | ±3% |
| 操作の範囲: | （1%-120%）。 |
| 頻度: | 50Hzか60Hz |
| 抵抗電圧: | 2kV/1min |
| 絶縁材: | 空気 |
| 作動モデル: | 短時間（CTの正確さの試験制度で使用されて） |
| 製品タイプ: | 携帯用タイプ。 |
CTのHigh-currentテスト ケーブル
ケーブルは下記のものを含んでいる:3000A （600mm2） X 3m x 2pcs、1000A （200mm2） X 5m x 1pc
500A （100mm2） X 3m x 2pcs、250A （50mm2） X 3m x 2pcs
HLB-50G1標準的なCT
|
評価される第一次流れ（A）: |
5、7.5、10 12.5、15、20、25、30、40、50、60、75、80、100、120、125、150、160、200、250、300、315、350、400、450、500、600、630、700、750、800、900 1000 1200 1250 1400 1500 1600 1800 2000年、2500、3000、3150、3500、4000、4500、5000A （利用できるより多くの選択） |
| 評価される二次流れ: | 5A、1A |
| 評価される流動比率: | 5A~5000A/5A、5A~5000A/1A （利用できるより多くの選択） |
| 正確さのクラス: | 0.01S% （0.05%、0.02%、0.01%またはよりよい利用できる） |
| 評価される二次重荷: | 0.2Ω （重荷は5VAにI2 = 5Aの重荷である0.2VAにI2 = 1Aである） |
| 力率: | COSΦ=1.0 |
| 動作範囲: | （1%-120%）。 |
|
接続モード: |
Pri.currentの範囲の修理された関係ターミナルは5A-450Aである Pri.currentの範囲の2つの回転の通し窓の関係は500A-900Aである Pri.currentの範囲の1つの回転の通し窓の関係は1000A-5000Aである |
| 頻度: | 50Hzか60Hz |
| 電圧レベル: | AC 600V |
| 抵抗電圧: | 2000V 1min |
| 絶縁媒体: | 空気 |
SLQ-30KVAの現在の発電機
| 入れられた電圧: | AC 0-250V |
| 出力電流: | AC 0-5000A |
| 評価される容量: | 30kVA |
| 評価される入力電流: | AC 120A |
| 頻度: | 50Hzか60Hz |
| 現在の出力モデル: |
流れの修理されたターミナルは50A、200A、500Aである 流れのによ穴の関係は500A-5000Aである |
| プロダクトは形づく: | ステンレス鋼箱 |
| 作動状態: | 0 - 40ºCのRHの≤ 90% |
FY95-1 PTの重荷
| 評価される電圧: | 100V、100/√3V、100/3V |
| 力率: | COSФ=0.8、COSФ=1.0 |
| 評価される重荷（VA）: |
1.25VA、2.5VA、5VA、10VA、20VA、40VA、50VA、80VA、100VA （利用できるより多くの選択） |
| 合計出力の重荷: | 308.75VA （利用できるより多くの選択） |
| 正確さのクラス: | ±3% |
| 操作の範囲: | （20%-120%）。国連 |
| 頻度: | 50Hzか60Hz |
| 抵抗電圧: | 2kV/1min |
| 絶縁材: | 空気 |
| 作動モデル: | 短時間（PTの正確さの試験制度で使用されて） |
HJB-35G3標準的なPT
| 評価される第一次電圧: | 6kV、10kV、15kV、22kV、35kV、38.5kV |
| 評価される二次電圧: | 100V、110V、100/√3V、110/√3V、100/3V、110/3V |
|
評価される電圧比率（kV）: |
6/0.1、6/√3/0.1/√3、6/√3/0.1/3、6/0.11、6/√3/0.11/√3、6/√3/0.11/3 10/0.1、10/√3/0.1/√3、10/√3/0.1/3、10/0.11、10/√3/0.11/√3、10/√3/0.11/3 15/0.1、15/√3/0.1/√3、15/√3/0.1/3、15/0.11、15/√3/0.11/√3、15/√3/0.11/3 22/0.1、22/√3/0.1/√3、22/√3/0.1/3、22/0.11、22/√3/0.11/√3、22/√3/0.11/3 35/0.1、35/√3/0.1/√3、35/√3/0.1/3、35/0.11、35/√3/0.11/√3、35/√3/0.11/3 38.5/0.1、38.5/√3/0.1/√3、38.5/√3/0.1/3、38.5/0.11、38.5/√3/0.11/√3、38.5/√3/0.11/3 |
| 正確さのクラス: | 0.05% （100V、110V、100/√3V、110/√3V）、0.1% （100/3V、110/3V） |
| 評価される二次重荷: | 0.2VA （110V、100V）、0.07VA （110/√3V、100/√3V）、0.02VA （110/3V、100/3V） |
| 力率: | COSΦ=1.0 |
| 動作範囲: | （20%-120%）。国連 |
| 頻度: | 50Hzか60Hz |
| 絶縁材: | エポキシ樹脂鋳造 |
HJB-220G3標準的なPT
| 評価される第一次電圧: | 110/√3kV、220/√3kV |
| 評価される二次電圧: | 110V、110/√3V、100V、100/√3V |
|
評価される電圧比率: |
110/√3/0.11/√3kV、110/√3/0.11kV、110/√3/0.1/√3kV、110/√3/0.1kV 220/√3/0.11/√3kV、220/√3/0.11kV、220/√3/0.1/√3kV、220/√3/0.1kV |
| 正確さのクラス: | 0.05% （100/√3V、110/√3V）、0.1% （100V、110V） |
| 評価される二次重荷: | 0.2VA （110V、100V）、0.07VA （110/√3V、100/√3V） |
| 力率: | COSΦ=1.0 |
| 動作範囲: | （20%-120%）。国連 |
| 頻度: | 50Hz /60Hz |
| 絶縁材: | SF6ガス |
SYQ-5/50電圧発電機
| 入れられた電圧: | AC 0-250V |
| 評価される容量: | 5kVA |
| 定格出力の電圧: | AC 50kV |
| 出力電流: | AC 100mA |
| 測定の電圧: | AC 0-100V （50kV/100V） |
| 絶縁材: | オイル |
| プロダクト塗布: | プロダクトは電圧発電機、6kV-38.5kV電圧レベルの誘導PTの正確さのテストのために使用されてであり |
HJC-80共鳴高圧源
|
プロダクト塗布: |
システムは電圧発電機、110/√3kVおよび220/√3kV電圧レベルの容量性PTの正確さのテストのために使用されてであり |
| 評価される入力電圧: | AC 220V |
| 定格出力の電圧: | AC 0~200のkV |
| 評価される容量: | kVar 200 |
| 最大出力の流れ: | AC 1.0 A |
| 頻度: | 50Hzか60Hz |
| 目的CVTのキャパシタンス: | 0.004uF ~0.02uF |
| 作動条件: | 温度:-10oc | +50 oc |
| RH:85%まで（最高。90%、不凝縮） |
LCB-10KVA/10KVの刺激の変圧器
| 入れられた電圧: | AC 0 - 250V、50Hz |
| 出力電圧: | AC 0 - 10kV、50Hz |
| 出力電流: | AC 0-1A |
| 評価される容量: | 10kVA |
| 絶縁材: | 乾式 |
| 重量: | | 50のkg |
DKQ-40KVA/40KVリアクター
| 評価される容量: | 40kVA/stage |
| 評価される電圧: | AC 40 kV/stage |
| 評価される流れ: | AC 1 A/stage |
| インダクタンス範囲: | 125H-500H/stage |
| 絶縁材: | エポキシ樹脂鋳造 |
| 重量: | | 60 kg/stage |
| 量: | 5pcs |
HJFの誘導の分圧回路
| 正確さのクラス: | 0.001% |
| 固定電圧比率: | 10-1、10-2、10-3 |
| Variablleの電圧比率: | 10 x （10-1 + 10-2 + 10-3 + 10-4 + 10-5 + 10-6 + 10-7）。国連 |
| 入れられたインピーダンス: | >100kΩ |
| 出力インピーダンス: | <3> |
| Votageの入れられた範囲: | 最高AC 600V |
| 出力電圧: | 最高AC 0~600V |
| 操作の範囲: | （20%--120%）。国連 |
| 頻度: | 50/60Hz |
| 温度: | 5°C | 40°C |
| 相対湿度（RH）: | <85> |
| 重量: | ~15kg |
