| 表示: | LED | 標準的なCTのクラス: | 0.02 |
|---|---|---|---|
| 第一次流れ: | 0.6-60A | 二次流れ: | 1-50mA |
| 操作の範囲: | 1-120% | 評価される頻度: | 50/60のHz |
| 出力電流: | 5 - 100A | 評価される容量: | 500VAのまわり |
| ハイライト: | 0.02クラスCT PTの試験装置,0.02クラス60A CT PTの試験装置,50HZ 0.02クラスCTテスト キット |
||

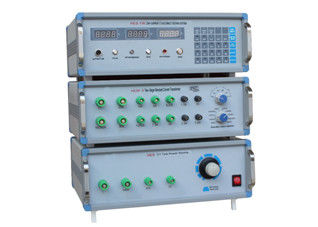

0.02のクラス60A CT PTの試験装置低い現在のCTの試験制度
システム構成
Low-Current CTのテスター
二段式標準的な変流器
CTテスト動力源
技術的な変数
Low-Current CTのテスター（橋）
| 表示: | LED |
| 測定項目: | low-Current CTの比率の間違い及びフェーズ・エラー |
| 評価される流れ: | 1mA、2mA、5mA、20mA、50mA |
| 乗数: | 0.5、1、1.5、2、3 |
| 正確さのクラス: | ±2% |
| 操作の範囲: | （1%-200%）。 |
| 頻度: | 50/60Hz |
| 比率の誤り範囲: | ±0.0001% | ±19.99% （3つの位置:1.999 ‰、19.99 ‰、199.9 ‰） |
| 最低の決断:0.0001%。 | |
| フェーズ・エラーの範囲: | 0.01' | ±900 ' （3つの位置:9.00'、90.0'、900'） |
| 最低の決断:0.01' | |
| 警報機能: | 音及び軽い警報機能場合の異常な矛盾した極性か比率。 |
| 目的CTのための提供された負荷: | 0Ω、5Ω、10Ω、20Ω、30Ω、50Ω、100Ω、200Ω、250Ω、500Ω （COSφ=1.0） |
| 標準的な側面の入れられた負荷: | 10Ω （COSφ=1.0） |
| 通信用インタフェース: | RS232シリアル通信 インターフェイス |
| 電源: | AC 220V±10% |
| パワー消費量: | < 20VA=""> |
Two-Satgeの標準的な変流器
| 頻度: | 50Hz/60Hz |
| 第一次現在の（a）: | 0.6、1,1.5、2.5、3,4,5,6,7.5、8,10,15,20,30,50,60 |
| 二次現在（mA）: | 1、1.5、2,2.5、3,10/3,4,5,20/3,7.5、8,10,15,50/3,20,25,30,100/3,50 |
| 評価される流動比率: | Pri、流れおよびSec.Currentの任意組合せ |
| 正確さのクラス: | 0.02% |
| 操作の範囲: | （5%-300%）。 |
| 二次重荷: | 10Ω |
| 力率: | COSΦ=1.0 |
| 電圧レベル: | AC 600V |
| 絶縁材: | 空気 |
| 作動条件: | 温度:-5 oc | +40 oc |
| 相対湿度（RH）:85%まで（最高の90%） | |
| 次元（mm）: | 460x380x160 |
| 重量（kg）: | ~15kgs |
CTテスト動力源
| 入れられた電圧: | AC 220V±10% 50/60Hz |
| 出力電流: | AC 5A、50A、100A |
| 評価される容量: | ~500VA |
| 出力電圧: | 粗調整及び微調整 |
| 調節モデル: | 手動調節 |
特徴
1) 高精度、安定性
2) 低い現在のCTのテストのために特に使用されて
3) 運送のために適した小型および重量
4) 操作モード:マニュアル
5) 比率の間違いテスト、位相角テスト、極性テスト
橋のための任意設計
