| 適用: | 実験室 | テスト チャート: | VCB、送電線、他の装置、等 |
|---|---|---|---|
| 定格出力の電圧: | 0-250V | 定格出力の流れ: | 0-4.5A |
| 変圧器の出力: | AC55KV/DC70KV | 出力正確さ: | +/-2.5% |
| ハイライト: | 2.5% AC高圧テスト,実験室AC高圧テスト,70KV DCの高圧テスト |
||

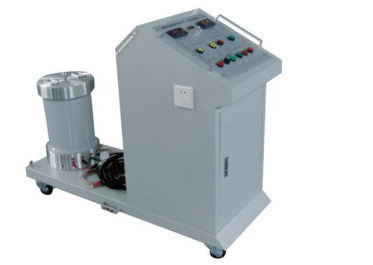

HV AC/DCの試験制度JTGN-55/70
高圧試験装置AC/DC 55KV/70KV LED表示AC/DCテスト キット
1) 真空の遮断器、送電線および他の装置で絶縁材のテスト絶縁耐力のために使用される
2) HV装置のAC抵抗電圧のテスト
3) 出力の正確さ:±2.5%
4) 定格出力:0-250V/0-4.5A、1KVA、50HZ
5) テスト変圧器の定格出力:AC 55KV/18mA;DC 70KV/10mA
6) ゼロ開始の連結と
7) 流れおよび短絡の保護に
特徴
1) 真空の遮断器、送電線および他の装置の絶縁材の絶縁耐力をテストできる
2) HV装置のAC抵抗電圧のテストを行うことができる
3) 利用できるゼロ開始の連結およびゼロ開始によって/失敗の場合には再調節しなさい
4) 絶えず極性の調節可能なAC電圧及びDC電圧をからのプラスでもマイナスでも発生させなさい
定格出力の電圧に0点規正しなさい
5) 現在および短絡の保護を使って
6) 車輪が付いている険しい構造は高圧サブステーションで、fieldly使用することができる
構成された部分及び技術仕様
制御卓
機械構造
- 場合のinside&outsideの鋼鉄鋳造物そして噴出させたプラスチック
取り外し可能な跳上げ戸
- 傾斜路のタイプ
- 外次元:780*495*700mm
電源:220V±10% （即ち200V-240V） AC 50HZ
電圧安定器（制御卓の設置済み内部）
| 評価される入力 |
220V、1kVA、4.5A、50Hz |
| 定格出力 |
0-250V、1kVA、0-4.5A、50Hz |
| 冷却の方法 | 空冷 |
| ノート | 制御卓および電圧安定器は1つにある |
AC/DCテスト変圧器
| 評価される容量および頻度 | 1kVA、50Hz |
| 評価される入力電圧及び流れ | 200V、5A |
| 定格出力AC電圧及び流れ | 55kV、18mA |
| 定格出力のDC電圧及び流れ | 70kV、10mA |
| 出力の正確さ | ±2.5% |
| 短絡の抵抗 | ≤8% |
| 絶縁材のレベル | 評価される電圧の110%は、1分に抗する |
労働条件
| 操作の温度 | 最高45℃ |
| 保管温度 | 最高60℃ |
| 相対湿度 | 最高の80%、および温度なら25℃の最高90% |
| 高度 | 3000m以下 |
排出の棒
