商品の詳細:
お支払配送条件:
|
| テスト排出の電圧: | 100KV、200KV、等（任意） | 制御方法: | PLCの産業コンピュータ |
|---|---|---|---|
| テスト チャート: | 電気ケーブル、絶縁体、電源変圧器、等 | 検定関数: | 抵抗電圧テスト |
| 充満エネルギー: | 2.5KJ-540KJ （任意） | DC充満装置評価される容量: | 2.5KVA-50KVA （任意） |
| ハイライト: | 540KJ 200KVの高圧試験装置,0.3ohm 540KJの高圧試験装置,540KJ衝動抵抗電圧テスト |
||

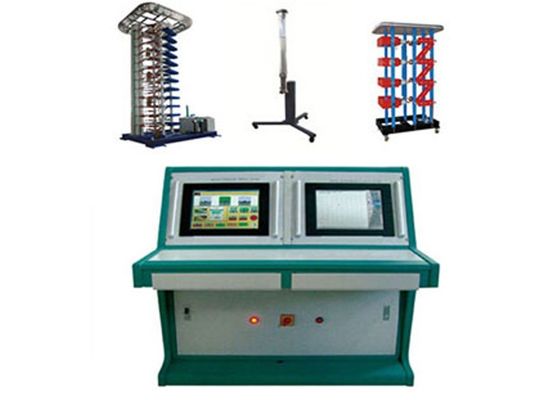

HVのインパルス電圧の試験制度
1. 、絶縁体テスト電気ケーブルおよび付属品の緩和の衝動抵抗電圧のために使用される、
電源変圧器、等…
2. テスト排出の電圧（わずかなインパルス電圧）:100KV、200KV、等（任意）
3. PLC制御、産業制御計算機、強力なオシロスコープの測定単位
4. 充満エネルギー:2.5kJ-540kJ及び（任意）
5. DCの充満装置の評価される容量:2.5kVA-50KVA （任意）
6. 制動機機能を使って
操作の状態
1.高度:≤1000m
2. 環境の温度:-10℃-45℃
3. 相対湿度:≤90%
4. 操作の状態:屋内
5. 地震の抵抗の機能:強さの8レベル
6. 抵抗を基づかせていること:<0.3Ω
7. 操作の状態:の塵無しきれい
特徴
1. インパルス試験 システム:100kVの200kVシリーズ（任意）
2. 充満電圧レベル:100kV-3600kV及び（任意）
3. 選択のためのVおよびHのタイプ構造フレーム
4. 発生させた波形を含む:標準的な緩和の衝動、緩和割り込み、標準的な切換え
衝動および特別な転換の衝動のまた振動の切換えの衝撃波および急な波
ケーブルは加えられた適切な装置によって発生する。
5. 高精度、便利および信頼性
6. 15"強力なオシロスコープの測定を用いるLCD、
7. 強力な分析ソフトウェアとのPLCそして産業計算機制御、および
8. システムを始動させる開いた/囲まれたギャップ
9. エア クッションの移動可能な装置
技術索引
| 発電機 | |
| 充満電圧 | 使用任意100-3600kV （および） |
| 充満エネルギー | 使用任意2.5kJ-540kJ （および） |
| 衝動キャパシタンス | 0.0833uF |
| 段階充満電圧 | ±100kV、使用任意±200kV |
| インパルス電圧の波形 | |
| 標準的な緩和の衝動 | 1.2±30%/50±20%uSのピークの振動は広さの5%を超過することではない |
| 標準的な転換の衝動 | 250±20%/2500±60%uS |
| 割り込み波の衝動および特別な波形の衝動 | |
| 発電機の効率 | |
| 緩和の衝動（負荷無し） | ≥90% |
| 転換の衝動（3000pFの負荷で） | ≤70% |
| DCの充満装置（Forthyristorの電圧調整は、自動充満電圧調整時間と変わる電圧は示される） | |
| 充満電圧 | 0-200kV |
| オイルによって浸透させる変圧器（中整流器のケイ素の積み重ねと） | 50-100kV/380V/2.5-50KVA （任意） |
| DCの抵抗のディバイダー | 100kV、200MW |
開いた/囲まれたギャップの発砲システム:自動/マニュアルおよび警告
操作制御:手動および自動
