| 正確さのクラス: | 0.05、0.02 | 標準的なメートルの正確さ: | 0.05%、0.02%、0.01% |
|---|---|---|---|
| 調和的なテスト: | 2-21times | 電圧出力: | 1-480V |
| 現在の出力: | 1mA-120A、200A （任意） | 出力安定性: | 0.05%か0.02% |
| ハイライト: | 0.05のクラスのメートルの試験台,120Aクラスのメートルの試験台,三相クラスのメートルの試験台 |
||

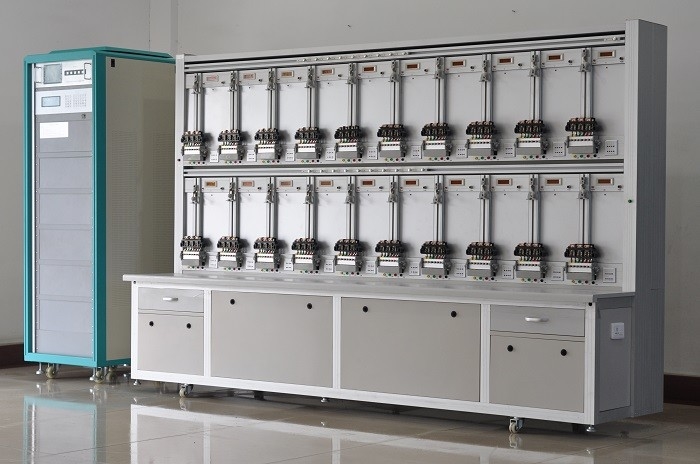

0.05のクラスの三相電気メートルの試験台
1.1:LCDのタッチ画面:
力、そして初期設定の後、デフォルト インターフェイスへの、主要なインターフェイス
1.2:メートルの試験台を作動させ、タッチ画面LCDの作動によって試験台の状態を監視しなさい。
1.2.1テストの下のエネルギー メートルのための変数設定。
変数設定への出版物[パラメータ]インターフェイスする:

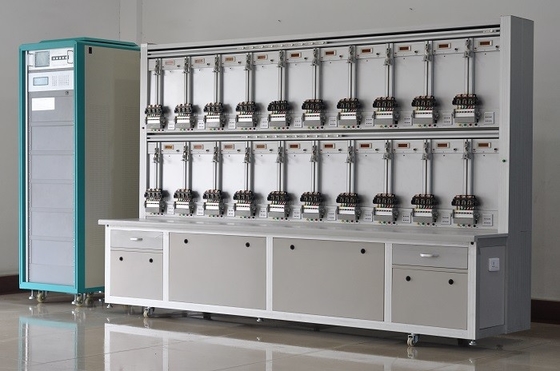

0.05のクラスの三相電気メートルの試験台
技術的な変数
| 正確さのクラス | 0.05、0.1 （任意） |
| 出力ボルト | |
| 調整範囲 | 3* （1-480V） （P-N） |
| 決断 | 0.01% |
| 出力ゆがみ | <0> |
| 出力安定性 | 0.05%またはよりよい |
| 出力電力 | ≥ 30VA/position （総力はメートルの位置によって決まる） |
| 現在の出力 | |
| 範囲の調節 | 3* （1mA~ 120A）は200Aまで、ある場合もある（任意） |
| 調節の決断 | 0.01% |
| 出力ゆがみ | <0> |
| 出力安定性 | 0.05%またはよりよい |
| 出力電力 | ≥ 100VA/の位置 |
| 段階の測定 | |
| 範囲を調節しなさい | 0° | 360° |
| 決断 | 0.01° |
| 頻度 | |
| 出力範囲 | 45-65HZ |
| 決断 | 0.01HZ |
| 他の変数 | |
| 電源 | 220Vか3×240V/415V±10%、50/60Hz±10% |
| 包囲された条件 | 50 C | 400 C/90%までRH |
0.05のクラスの三相電気メートルの試験台
腕警報ライト関係定義
腕の主制御板P2が主制御箱に、10中心接続するhole.installを開ける必要性5つの中心の金属の座席左舷に取る。
両端関係の一致:
P2portの10中心は5cores金属の座席をワイヤーで縛る
+5V 2フィートの------------------+5V 2フィートの
3feet緑色航法燈（UO_10）------------3feet緑色航法燈
4feet黄色灯（UO_9）------------4feet黄色灯
5feet赤灯（UO_11）------------5feet赤灯
外部制御ライン板:LAMP_CTRLU.PcbDoc
大きい2つの中心は標準的なメートルの電源ワイヤーに平行して白い220v、黒い0Vを、接続する。
次として配線図
外的な導入の光量制御のサーキット ボード:LAMP_CTRLU.PcbDoc
構成
1) 3段階PS （動力源）
2) 三相標準的なメートル、クラス0.05または0.02か0.01
3）メートルの棚
位置の数: 6、10、12、20、40、48….任意
1つの非常停止スイッチが付いている各棚
各位置は1 QCD 6ピンから+ 1つの走査ヘッド+ + 1 RS/232/485を締め金で止める1メートル成っている
COMポート+ 1つのエラー表示+ 1つのリセット ボタン+ 1組の電圧ケーブル
+1 ICT （ICTを必要とするか、または顧客によって決まらない）
4) PCソフトウェア
5) 利用者マニュアル
6) 任意
0.05のクラスの三相電気メートルの試験台
-隔離された変流器（ICT）
正確さのクラス:0.01% （0.5C-1-0.5L）
流動比率:1:1 （1mA-120A）
現在の出力:3* （0.001-120） A （第一次および二次）
二次出力負荷:最高0.5V （出力current1mA-120A）
- MSVT
-人員コンピュータ
-プリンター
