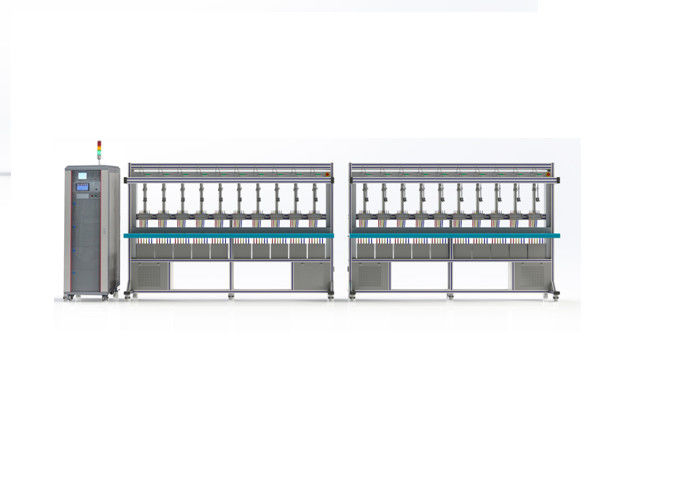

450Vエネルギー メートルの試験装置、実験室の電気メートルの試験装置

単一及び三相メートルの試験台MCTB20B

技術的な変数

特徴

1) PWM （パルス幅変調）の技術

2) モジュール設計はcustomer-friendlyハードウェアおよびソフトウェアのカスタマイズされた構成を可能にする

3) ウォーミングアップのようなすべての基本的なテストを行いなさい、テスト、開始テスト、基本的な間違い、標準偏差および等はいなさい。

4) KWHの価値の脈拍のカウント及び時間基準とダイヤル テストを行いなさい

5) テストのモード:手動制御のタッチ画面（MCU）によるフル オート、か手操作

6) すべてのタイプの単一フェーズおよび三相機械メートルの電子工学のメートル、CT/PTをテストすることできる

    作動させたメートル、スマートなメートル、閉鎖リンク メートルおよび等…

7) 各メートルの位置のリセット ボタンが付いている間違いの計算の表示

8) 三相メートルからの便利な転換のための適用範囲が広く速いコネクター装置（QCD）

    単一フェーズのメートルに

9) 回転ディスクのための汚点の調査及び捕獲

10) 別の定数の機械または電子工学のメートルに同時に目盛りを付けることできる

11) 分析するデータ波形のプレーバックおよび詳細レポートの輸出のための強力なPCソフトウェア

12) 普遍的なバーコードの入力およびサポートによって自己定義されるバーコード

13) 更新可能なソフトウェアとの口径測定のためのスマートな解決

14) より遅い継続的だった口径測定のためのデータの一時記憶域

15) テスト記録はMDBのフォーマットまたは他の必須のフォーマットのデータベースで救う

16) 電圧、毎段階の流れ、段階/位相差を含む変数に目盛りを付けなさい、

      毎段階の活動的な/反応/皮相電力、総活動的な/反応/皮相電力、総力率、

      ベクトル グラフの実時間ディスプレイとの頻度、等

17) 調和的なテスト倍音の2-40の回および分析/表示

18) メートルに記録される明白な最高の要求をテストし、記録テストを遂行する設備を使って

      （顧客はこの機能にメートルの通信プロトコルを提供するべきである）

19) 3段階の電圧のすべての段階力、総力の安定性、対称および流れのための自己テスト機能

20) PCソフトウェア（RS232によるコミュニケーション）は容易にできるMISの純インターフェイスの接続機能を実現できる

      必要ならば将来改善

21) 保護:現在のopen-circuit、電圧短絡および機能不全、自動保護及び自動回復

22) 動力源の開始及び停止ボタン

23) 動力源の上に取付けられている警報ライト

24) 各段階の電圧の独立したセット及び出力及び現在は、位相角ある場合もある

MTBの構成:

1) 三相参照標準のメートル

2) 三相動力源

3) 棚を取付けるメートル

4) MCU （手動制御の単位、タッチ画面操作）

5) 走査ヘッド

6) 間違いの及び計算処理及び徴候システム

7) PCソフトウェア、PC、プリンター、等…

技術仕様

三相動力源

他の特徴

1) 電圧回路の短絡および積み過ぎの保護を使って

2) 電流回路の開路および積み過ぎの保護を使って

3) 異常の場合には欠陥の動作範囲およびロード開始点および徴候示す表示を使って

4) 準備のオン/オフ現在及び電圧回路を使って

5) 閉鎖したキャビネットに取付けられる電圧/現在の源および参照標準のメートルを含むすべての部分

6) 熱解放のための換気そして冷却ファンを使って

7) 保護のための前部および裏側のドアのロックを使って

8) タッチ画面および標準的なメートルの表示の表示を見るガラス窓が付いている正面玄関

9) 時間基準:1 | 9999s

10) 電圧回路間の絶縁材対回路間の電流回路、対地球:≥ 5MΩ

11) 電源:240Vか3×240V/415V±10%、50/60Hz±10%

12) 包囲された条件:温度50 C | 400 C

13) 相対湿度:90%まで

三相参照のメートル

1. 正確さのクラス:0.05か0.02

2. 測定範囲及び正確さ

3. パルス出力機構

エネルギー衝動の出力

衝動の頻度:FH=CH.P/3600 （HZ）;FL=FH/10000 （HZ）

出力レベル:TTL

定数のテーブル（あらゆる内部の電圧/現在の範囲のために）

4. 表示（6ディジット）:電圧、現在、活動的な/反応/皮相電力、力率、位相角、頻度、

    波形、ベクトル図表、調和解析…等

5. インターフェイス:RS-232やRS-485

6. 電源:240V±15%、50Hz/60HZ±5%のパワー消費量:| 20VA

7. 労働環境

    温度:50 C | 400 C^;相対湿度:≤ 90%の非腐食性のガス

8.重量:| 7.5kgs

メートルの棚構成

三相テスト棚（20の位置、2つの棚、1列）

三相テスト棚

位置の数:20 （選択のために利用できる6、8,10、12、16、32、40また）

2非常停止スイッチ

各位置成るための:1 QCD 6ピン+ 1つの走査ヘッド+ 1メートルの土台

+ 1つのRS/232/485+1光学調査（DLMSのメーターの示度） + COMポート+ 1つのエラー表示（4.5ディジット）

+1 BNCの脈拍の港+ 1つのリセット ボタン+ 1組の電圧cables+1 ICT

高レベルの標準に対する標準的なメートルに目盛りを付けるための準備

1つの連続サーバー

隔離された変流器（ICT）の指定:

正確さのクラス:0.01% （0.5C-1-0.5L）

流動比率:1:1 （1mA-120A）

現在の出力:3* （0.001-120） A （第一次および二次）
